На фасаде уже лежит планкен, обрешётка собрана, а крепежа не хватает на несколько рядов. Обычно проблема появляется не из-за «неправильного запаса», а потому, что расчёт крепежа для планкена сделали только по площади. Площадь не показывает число рядов доски, пересечений с рейками, стыков и элементов в одном монтажном узле.
Надёжный расчёт строят от раскладки. Сначала определяют направление и монтажный модуль доски, затем считают опоры, точки фиксации, саморезы и только после этого переводят результат в упаковки. Ниже — формула, встроенный калькулятор и три примера для планкена, вагонки и имитации бруса.
Короткий ответ: как считать крепёж
Для прямой раскладки количество крепёжных элементов определяется числом пересечений доски с рабочими рейками. Базовая схема выглядит так:
- посчитать ряды доски по рабочей ширине или монтажному модулю;
- посчитать рабочие рейки по длине поля и шагу обрешётки;
- перемножить ряды, рейки и число элементов в одном узле;
- добавить отдельные позиции для стыков, углов, старта и финиша;
- добавить обоснованный запас и округлить вверх до целых упаковок.
Базовая формула: N = R × O × K, где R — число рядов доски, O — число опор, которые пересекает каждый ряд, K — количество пластин, кляймеров или саморезов в одном пересечении. Закупочное количество: Nз = округление вверх [N × (1 + Z)], где Z — запас в долях единицы.
Формула подходит для регулярного прямоугольного поля. Если доски стыкуются по длине, идут диагонально либо фасад разбит проёмами, поле делят на участки и считают каждый отдельно. На практике такой способ точнее усреднённого коэффициента «штук на квадратный метр».
| Что вводим в расчёт | Как определить | Частая ошибка |
|---|---|---|
| Монтажный модуль | Рабочая ширина профиля; для открытого планкена — ширина доски плюс проектный зазор | Считать по полной ширине доски и забыть зазор |
| Число опор | Ширина или высота поля, делённая на шаг, с крайними рейками | Делить площадь на шаг обрешётки |
| Элементы в узле | По схеме выбранной системы крепления | Приравнять одну пластину к одному саморезу |
| Стыки и границы | По раскладке досок, проёмам, углам, стартовым и финишным рядам | Надеяться, что всё перекроет общий процент запаса |
| Упаковки | Итог разделить на фасовку и округлить вверх | Округлить арифметически и получить неполную упаковку |
Практический вывод. Площадь нужна для проверки порядка величины, но закупочную ведомость получают из раскладки и монтажной схемы.
Калькулятор крепежа для планкена, вагонки и имитации бруса
Выберите материал, укажите параметры облицовки и проверьте полученное количество по фактической схеме объекта. Калькулятор сокращает ручную работу, но не может сам увидеть дополнительные рейки у проёмов, двойные опоры под стыками и нестандартную раскладку.
Если встроенный модуль не открылся в режиме предпросмотра, используйте калькулятор крепежа на отдельной странице. После расчёта сравните результат с тремя примерами ниже.

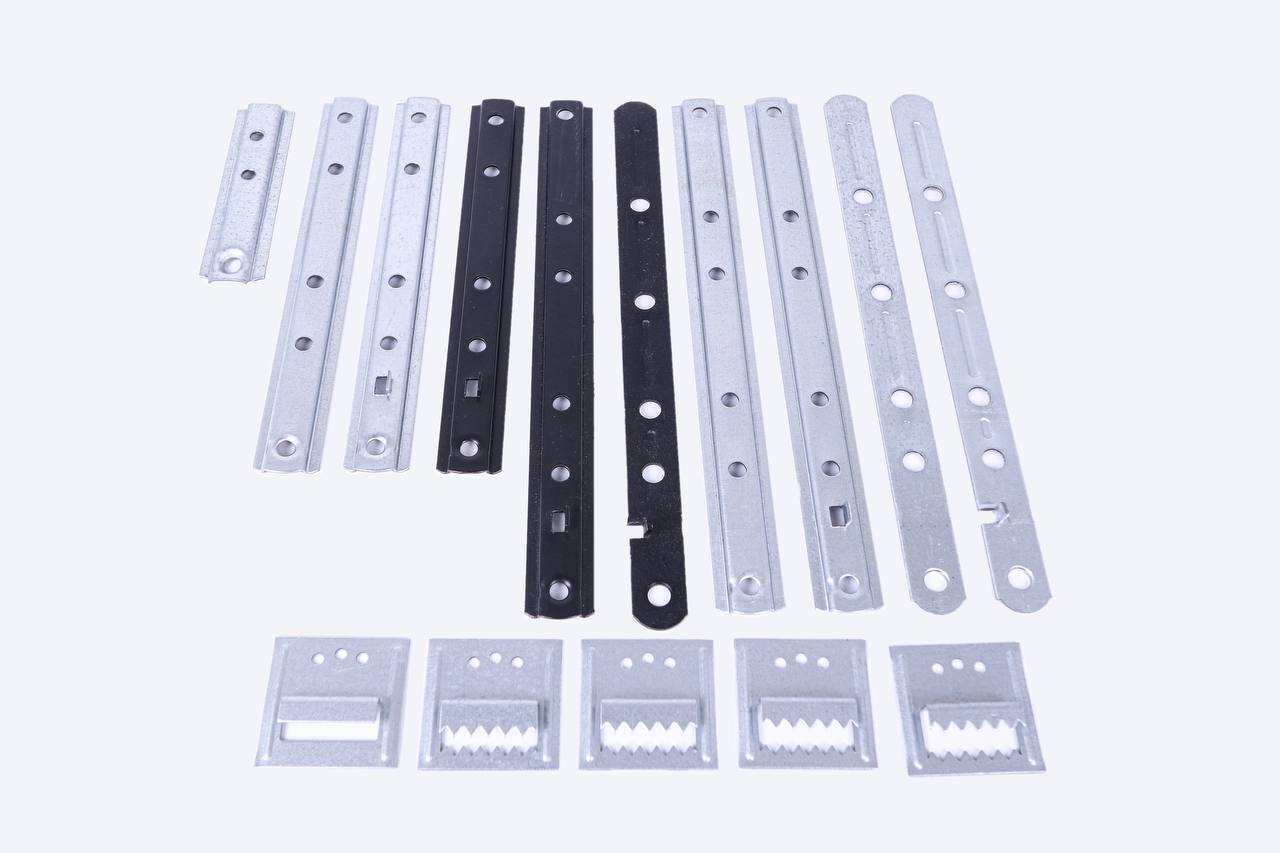

Что считать отдельно: пластину, кляймер и саморез

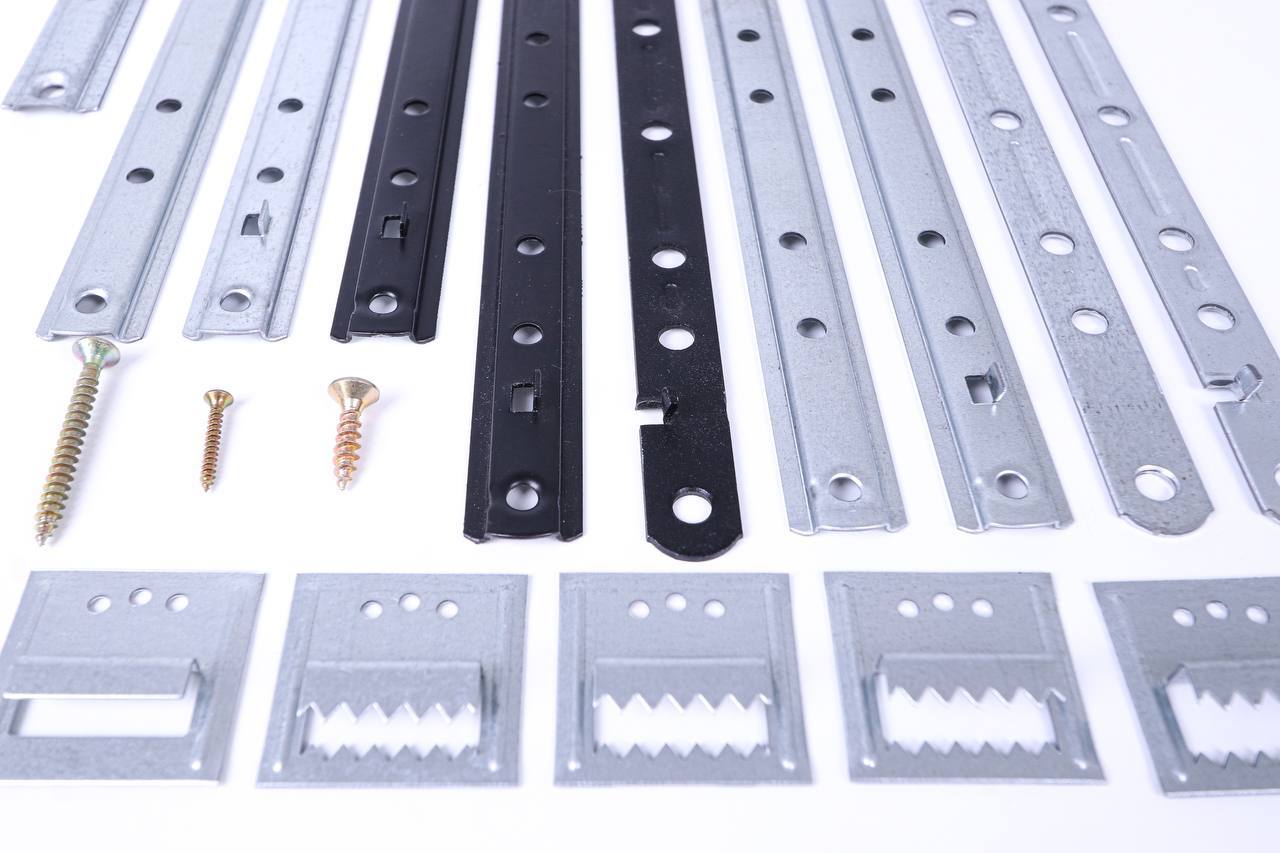

Словом «крепёж» на объекте часто называют сразу всё: скрытую пластину, кляймер, саморез к обрешётке и крепление самой обрешётки. Для закупки это четыре разные строки. Если на 300 пересечений нужна одна пластина, это ещё не означает 300 саморезов: их количество зависит от числа точек фиксации, предусмотренных выбранной системой.

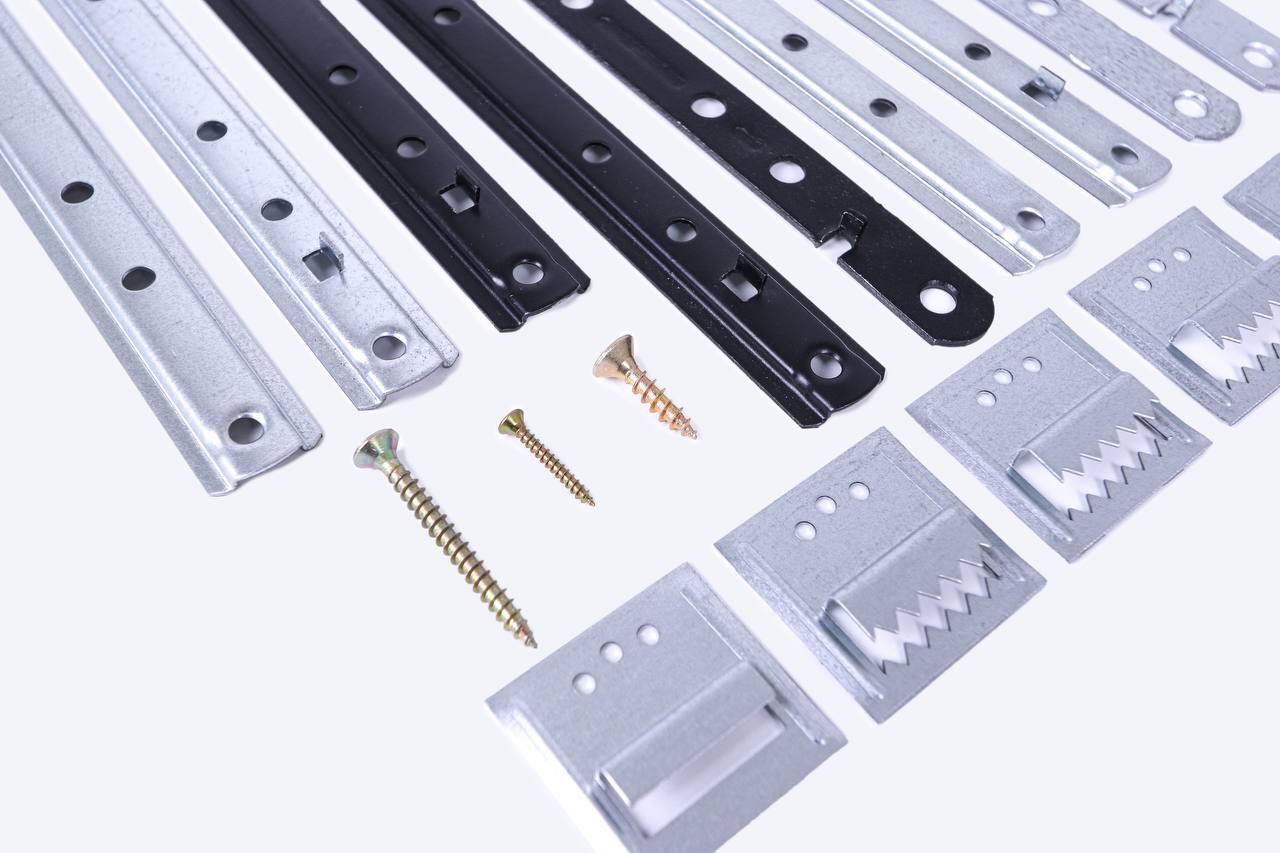

Мы производим крепёж для планкена, карельского профиля и вагонки, поэтому рекомендуем начинать не с фасовки, а с совместимости узла. До закупки всей партии соберите пробный фрагмент: конкретная доска, фактический паз или скос, выбранная рейка и полный комплект саморезов. Такой образец показывает посадку, зазор, доступ инструмента и возможность замены доски.
Для фасада также проверяют исполнение крепежа и саморезов для наружных условий. Цветная пластина помогает сделать тёмный технологический зазор менее заметным, но цвет не заменяет проверку материала и защитного покрытия. Подходящие группы собраны в разделах крепежа для планкена и крашеного крепежа для планкена.
Карельский профиль считают по той же логике пересечений, но только после определения его рабочей ширины и положения крепёжной пластины. Нельзя брать расход для обычного прямого планкена лишь потому, что площади фасадов совпадают. Различие перекрытия и схемы фиксации меняет число рядов и коэффициент K.

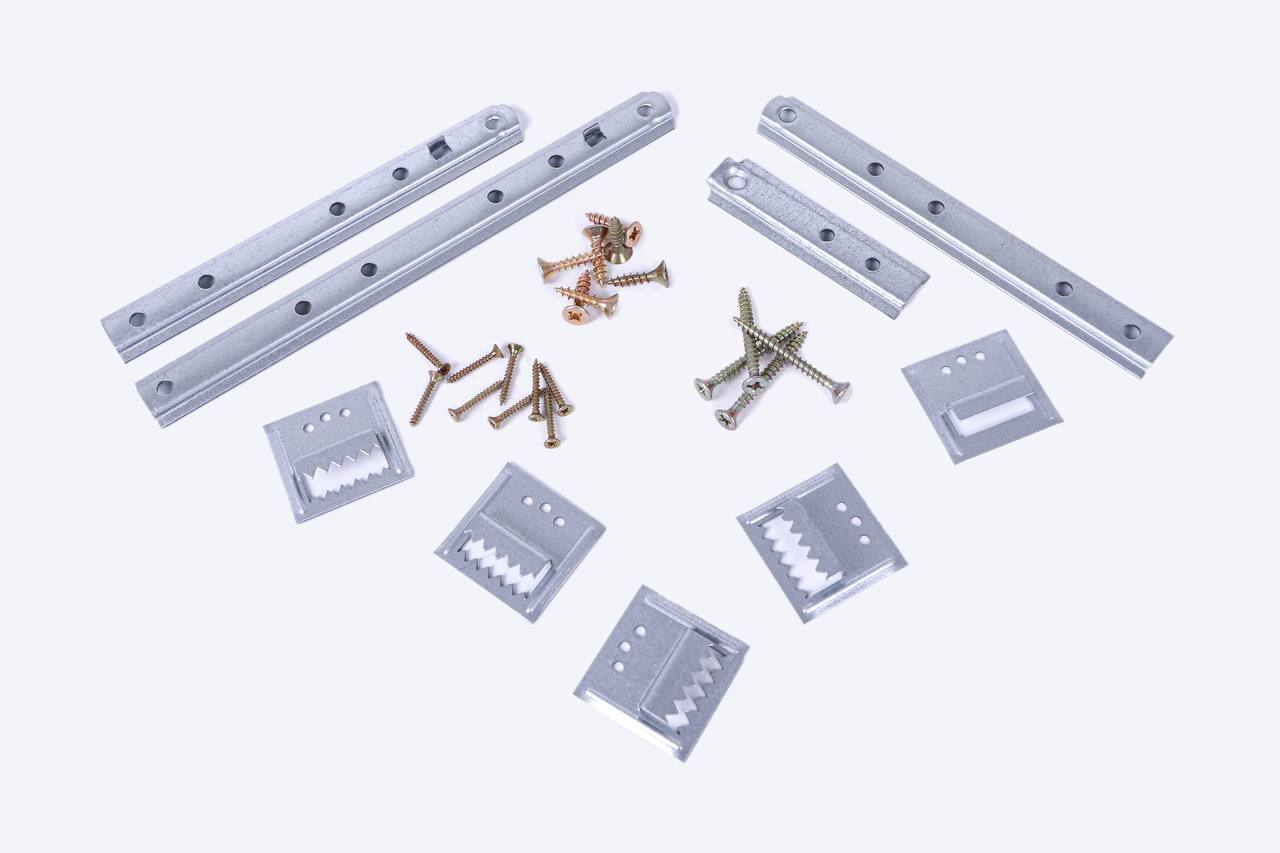

Практический вывод. В смете должны быть отдельные количества для несущих пластин или кляймеров, фиксирующих их саморезов и крепежа обрешётки.
Пример 1. Расчёт крепежа для планкена на фасад 6 × 3 м
Исходные данные примера: горизонтальный планкен шириной 120 мм, проектный открытый зазор 8 мм, вертикальная обрешётка с шагом 600 мм. Поле без окон имеет ширину 6 м и высоту 3 м. Пример показывает арифметику, а не универсальный шаг монтажа.
- Монтажный модуль: 120 + 8 = 128 мм, или 0,128 м.
- Число рядов: 3 / 0,128 = 23,44; округляем вверх — 24 ряда.
- Число вертикальных реек: 6 / 0,6 = 10 промежутков; с двумя крайними линиями получаем 11 реек.
- Пластины при одной на пересечение: 24 × 11 = 264 шт.
- С запасом 10%: 264 × 1,10 = 290,4; округляем вверх — 291 шт.
Если упаковка содержит 100 пластин, нужно 3 упаковки; если 200 — 2 упаковки. Остаток не обязательно лишний: он пригодится для подрезок, отбраковки и будущего локального ремонта. Саморезы считают второй строкой. Например, если инструкция выбранного узла требует два самореза на пластину, закупочная потребность составит 291 × 2 = 582 самореза до округления по фасовке.
На реальном фасаде результат изменят оконные проёмы и стыковка досок. Площадь окна можно вычесть из обшивки, но вокруг проёма обычно появляются дополнительные рейки. Поэтому мы рекомендуем сначала нарисовать раскладку, а затем сверить ручное число с расчётом в калькуляторе крепежа. Сам планкен выбирают до крепёжной системы: актуальные размеры и профили находятся в каталоге планкена.
Пример 2. Вагонка на стену 5 × 2,7 м
Вагонка установлена вертикально. Рабочая ширина профиля — 96 мм, горизонтальные рейки идут с расчётным шагом 500 мм. Кляймер ставится в каждом пересечении доски с рейкой.
- Число досок: 5 / 0,096 = 52,09; округляем вверх — 53 доски.
- Число горизонтальных реек: 2,7 / 0,5 = 5,4; с крайними линиями принимаем 7 рядов.
- Кляймеры: 53 × 7 = 371 шт.
- С запасом 7%: 371 × 1,07 = 396,97; округляем вверх — 397 шт.
- Упаковки по 100 шт.: 4 упаковки.
Это количество кляймеров, а не автоматически количество саморезов: способ фиксации кляймера нужно проверить в инструкции к конкретному изделию. Также отдельно считают крепление первой и последней доски, обрамление проёмов и рейки обрешётки. Номер кляймера выбирают по фактической посадке в паз, а не по названию «вагонка». Для предварительного выбора используйте раздел кляймеров для вагонки.
Практический вывод. Для вагонки ключевой исходный размер — рабочая ширина, а ключевая проверка — совместимость кляймера с пазом выбранной партии.
Пример 3. Имитация бруса на стену 8 × 3 м
Имитация бруса расположена горизонтально. Рабочая ширина — 135 мм, вертикальные рейки поставлены с расчётным шагом 600 мм. В примере используется открытая схема с двумя саморезами в каждом пересечении; для скрытой системы коэффициент K будет другим.
- Число рядов: 3 / 0,135 = 22,22; округляем вверх — 23 ряда.
- Число реек: 8 / 0,6 = 13,33; после округления и добавления крайней линии — 15 реек.
- Пересечения: 23 × 15 = 345 узлов.
- Саморезы: 345 × 2 = 690 шт.
- С запасом 10%: 690 × 1,10 = 759 шт.; для ведомости удобно округлить до 760, затем — вверх по фактической фасовке.
Если длина доски меньше восьми метров, появятся торцевые стыки. Под каждый стык предусматривают опору по выбранному узлу, а короткие сегменты считают по фактическому числу пересечений. Не следует просто удваивать крепёж на всей стене. Профиль и рабочую ширину сначала сверяют в разделе имитации бруса.
Мы рекомендуем для широкого профиля отдельно согласовать число точек в одном узле, расстояние от кромок и необходимость предварительного сверления. Эти параметры зависят от породы, толщины доски, диаметра самореза и требований монтажной системы.
Как проверить расчёт по раскладке досок
После вычисления прямого поля нарисуйте хотя бы упрощённую карту фасада. Отметьте крайние и промежуточные рейки, окна, двери, внутренние и наружные углы, а также все торцевые стыки. Затем пройдите по каждому ряду слева направо и проверьте, сколько опор он действительно пересекает. Этот контроль особенно важен, когда используются доски нескольких длин.
Если один ряд состоит из двух досок, не нужно автоматически считать его как два полных ряда. Первый отрезок пересекает только свои рейки, второй — свои; в зоне стыка появляется отдельный узел с предусмотренной опорой. Так расчёт остаётся связанным с реальным монтажом и не завышает количество на всём поле. Для выбора принципа фиксации заранее сравните скрытый и открытый крепёж для планкена.
Последняя проверка — обратная. Разделите рассчитанное количество элементов без запаса на площадь поля. Полученный расход на 1 м² должен быть логичным для выбранной рабочей ширины и шага обрешётки. Если показатель резко отличается от соседнего фасада с похожей геометрией, ищите ошибку в миллиметрах и метрах, крайних рейках или числе элементов в узле.
Практический вывод. Формула даёт основу, а построчная карта фасада подтверждает, что в расчёте не потеряны стыки и дополнительные опоры.
Как подобрать запас, а не назначить его наугад
| Условия объекта | Что меняется в расчёте | Как поступить |
|---|---|---|
| Прямое поле без проёмов | Минимум дополнительных узлов | Считать сетку и небольшой технологический запас |
| Много окон, углов и коротких простенков | Больше подрезок и дополнительных опор | Разбить фасад на отдельные поля и проверить каждый узел |
| Стыки досок по длине | Меняется число пересечений и опор | Считать по раскладке досок, а не по общей площади |
| Диагональный или комбинированный рисунок | Растут отходы и число коротких элементов | Подготовить монтажную карту и спецификацию по зонам |
| Удалённый объект в Ленобласти | Цена нехватки выше из-за отдельной доставки и простоя | Округлять по упаковкам и сохранять ремонтный комплект |
Запас не исправляет ошибочную формулу. Сначала в расчёт добавляют известные узлы, затем небольшой процент оставляют на отбраковку, потерю элемента и монтажные повреждения. Для сложного фасада лучше не повышать процент вслепую, а отдельно посчитать каждое поле.
Типичные ошибки при расчёте
- Использовать только коэффициент на 1 м². Он скрывает рабочую ширину, шаг реек и число элементов в узле.
- Считать площадь по лицевой ширине планкена. Для открытой раскладки нужен модуль с зазором.
- Не добавлять крайние рейки. Деление длины поля на шаг даёт число промежутков, а не всегда готовое число опор.
- Смешивать пластины и саморезы. Одна пластина может требовать нескольких точек фиксации.
- Вычитать окно и забывать его периметр. Площадь уменьшается, но количество опор и коротких деталей может вырасти.
- Округлять до штук, но не до упаковок. На объект нельзя заказать часть заводской фасовки.
- Покупать крепёж до пробного узла. Совместимость с профилем важнее красивой цифры в ведомости.
Практический вывод. Хорошая ведомость позволяет ответить, где будет установлен каждый тип элемента. Если в ней есть только строка «крепёж — 900 шт.», расчёт ещё не закончен.
FAQ: расчёт крепежа для планкена
Сколько крепежа нужно на 1 м² планкена?
Универсального расхода нет. При регулярной сетке ориентир получают по формуле 1 / (монтажный модуль × шаг обрешётки) и умножают на число элементов в узле. Для закупки точнее считать ряды и реальные рейки по размерам фасада.
В расчёте использовать ширину планкена или ширину с зазором?
Для открытой раскладки используют монтажный модуль: ширина доски плюс проектный зазор. Для профиля с перекрытием или замком берут рабочую ширину из карточки либо технического описания.
Нужно ли вычитать окна из площади фасада?
Да, для количества доски, но крепёж вокруг окна считают по раскладке. Дополнительные рейки, откосы и короткие сегменты могут частично компенсировать уменьшение площади.
Как считать саморезы для скрытой пластины?
Сначала определяют количество пластин, затем умножают его на число саморезов, предусмотренное схемой конкретной системы. Саморезы для крепления обрешётки к основанию считают отдельно.
Можно ли одним расчётом посчитать планкен и карельский профиль?
Только после выбора соответствующей монтажной схемы. У профилей могут различаться рабочая ширина, перекрытие, положение крепежа и число элементов на пересечение, поэтому одинаковая площадь не гарантирует одинаковый расход.
Почему калькулятор и ручной расчёт дают разные числа?
Проверьте единицы измерения, рабочую ширину, зазор, шаг обрешётки, крайние рейки, число элементов в узле и процент запаса. Калькулятор даёт предварительный результат, а ручная раскладка учитывает геометрию конкретного объекта.
Вывод
Расчёт крепежа для планкена начинается не с площади и не с упаковки, а с монтажной сетки. Для фасада 6 × 3 м в нашем примере получилось 264 пластины без запаса и 291 пластина с запасом 10%. Но переносить это число на другой профиль нельзя: меняются монтажный модуль, шаг реек, стыки и количество элементов в узле.
Оптимальный порядок такой: выбрать доску и систему монтажа, собрать пробный узел, посчитать ряды и опоры, разделить пластины, кляймеры и саморезы по отдельным строкам, затем проверить результат в калькуляторе крепежа и округлить количество до целых упаковок.
